10kV線路調壓器與高壓電容補償裝置,解決遠線路末端電壓
1、選用相應該容量的線路饋線高壓器抬高線路端的電壓，就是把在線路中新增自動調壓裝置，使得變壓器輸出時的電壓達到最高值，減少線損，這樣線路末端的電壓會有改善。FSVR 在線饋線自動調壓穩壓器（簡稱：自動調壓穩壓器） 是一種通過跟蹤線路電壓變化，自動調節裝置本體變比來保證輸出電壓穩定的裝置?？梢栽谧畲?span>-30%~+20%的范圍內對輸入電壓進行自動調節， 它特別適用于電壓波動大的線路或壓降大的線路，將這種饋線調壓器串聯安裝在 6kV、 10kV、 35kV 線路的中后部，在一定范圍內對線，路電壓進行調整，保證用戶的供電電壓穩定，減少線路的線損。
2、再配合調壓器增加高壓補償裝置，可以有效提高配網功率因數、降低線路有功損耗、改善末端電壓、增加輸電容量。
關于線路調壓器具體可見以下介紹：
一、 FSVR自動調壓穩壓器簡介
FSVR 在線饋線自動調壓穩壓器（簡稱：自動調壓穩壓器） 是一種通過跟蹤線路電壓變化，自動調節裝置本體變比來保證輸出電壓穩定的裝置。可以在最大-30%~+20%的范圍內對輸入電壓進行自動調節， 它特別適用于電壓波動大的線路或壓降大的線路，將這種饋線調壓器串聯安裝在 6kV、 10kV、 35kV 線路的中后部，在一定范圍內對線
路電壓進行調整，保證用戶的供電電壓穩定，減少線路的線損。 此外， FSVR 饋線自動調壓器也適用于主變不具備調壓能力的變電站，將這種調壓器安裝在變電站變壓器出線側，保證出線側母線電壓。 在全國農網、城網，油田，煤炭，化工，變電站等領域有廣泛的應用。
二、 自動調壓穩壓器總則
本技術協議適用于*********的 35kV以下線路調壓穩壓器提出了對該變壓器本體及附屬設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。
1、 供方保證提供符合現行國家標準的優質產品，并取得國家相關檢驗中心頒發的試驗報告證書。
2、 供需雙方執行的標準不一致時，以現行國家標準為準。
3、 本協議經供需雙方共同簽署后作為合同附件，與合同正文具有同等法律效力。
4、 本協議未盡事宜，由供需雙方協商確定。
執行的相關標準
供方提供的設備和配套件符合以下標準但不局限于以下標準：
《GB1094.1》電力變壓器，總則
《GB1094.2》電力變壓器，溫升
《GB1094.3》電力變壓器，絕緣水平和絕緣試驗；
《GB1094.5》電力變壓器，承受短路的能力；
《GB/T16927.1.2》高壓試驗技術；
《GB10237》絕緣水平和絕緣試驗、外絕緣空氣間隙；
《GB15164》油浸式電力變壓器負載導則；
《GB/T13499》電力變壓器應用導則；
《GB7328》變壓器和電抗器聲級測定；
《GB2536》變壓器油；
《GB7252》變壓器油中溶解氣體分析和判斷導則；
《GB/T6451》三相油浸式電力變壓器技術參數和要求。
《DL/T572》 電力變壓器運行規程
《JB/T 501》 電力變壓器試驗導則
《GB 1207》 電磁式電壓互感器
《GB 1208》 電流互感器
《GB 4208》 外殼防護等級
三、正常使用環境條件
3.1海拔高度：小于5000m
3.2環境溫度：
最高氣溫：+40℃ 最熱月平均溫度：+30℃
最高年平均溫度：+20℃ 最低氣溫 ：-45℃
最大日溫差：25℃
3.3最大風速：35m/s
3.4月平均最高相對濕度(25℃)：90%
3.5覆冰厚度：10mm
3.6污穢等級：III級 爬電比距：77.5px/kv
3.7耐地震能力：8度
地面水平加速度：低于3.0m/s2
地面垂直加速度：低于1.5m/s2
3.8裝置周圍無嚴重污穢及侵蝕性介質，工作場所無火災及爆炸危險，無劇烈震動。
安全系數：1.67
四、FSVR自動調壓穩壓器適應運行條件
4.1系統額定頻率：50-60 Hz
4.2系統使用額定電壓: 35kV、10kV、6kV
4.3最高電壓(Um)：42.5KV、12KV ，7.2KV
4.3最低電壓(Um)：28KV、7KV 4.8KV
4.4系統中性點接地方式：非有效接地方式
五、FSVR主機主要技術參數和性能要求
5.1 額定容量有：FSVR-630kVA，FSVR-800kVA，FSVR-1000kVA，FSVR-1250kVA，FSVR-1600kVA，FSVR-2000kVA，FSVR-2500kVA，FSVR-3150kVA，FSVR-4000kVA，FSVR-5000kVA，FSVR-6300kVA，FSVR-8000kVA，FSVR-10000kVA，FSVR-12500kVA，FSVR-16000kVA，FSVR-20000kVA，FSVR-25000kVA，
5.2 電壓調節范圍： -30%~+20%（具體可按現場實際電壓選擇）
5.3檔 位：7檔或9檔；
5.4連接組別：Ya0；
5.5變壓器油牌號：25#，45#；
5.6冷卻方式：ONAN
5.7絕緣水平：LI200kV/AC85kV(35kV), LI75kV/AC35kV(10kV), LI60kV/AC25kV(6kV)；
5.8內置取樣PT和1.5KVA容量工作電源，為控制器提供采樣信號及工作電源；
5.9 FSVR線路自動調壓穩壓器采用全密封波紋油箱，帶溫度保護和指示，壓力釋放閥，保護；
5.9.1 氣體瓦斯繼電器其接點容量不小于66VA(交流220V或110V)，直流有感負載時，不小于15W。積聚在氣體繼電器內的氣體數量達到250～300mL或油速在整定范圍內時，應分別接通相應的接點。氣體繼電器的安裝位置及其結構應能觀察到分解出氣體的數量和顏色，而且應便于取氣體。
5.9.2 主機變壓器裝有壓力釋放裝置，當內部的壓力達到0.5標準大氣壓時，應可靠釋放壓力。有電接點可輸出二次保護。
5.9.3 變壓器油箱底部應有排油裝置。
5.9.4油箱應承受住0.5kg/cm2正壓的機械強度試驗，并滿足在正常起吊和運輸狀態下無損傷與不允許的永久變形。
5.9.5 套管的安裝位置和相互距離應便于接線，而且其帶電部分之空氣間隙，應能滿足GB311.1-83《高壓輸變電設備的絕緣配合》所要求的絕緣電氣強度。套管的安裝位置和相互距離應便于接線，而且其帶電部分之空氣間隙，應能滿足GB311.1-83《高壓輸變電設備的絕緣配合》所要求的絕緣電氣強度。
5.9.6變壓器結構應便于拆卸和更換套管或瓷件。
5.9.7變壓器鐵心、外殼和較大金屬結構零件均應通過油箱可靠接地。
六、 FSVR帶載分接調壓開關：
6.1 開關各觸點電阻：與有載分接開關級數有關，＜500μΩ
6.2 開關電動操作接換一次時間：3-10s（可調）
6.3 開關過渡電阻切換時間：15～24ms
6.4 開關在額定容量下觸頭的電氣壽命：大于50000次
6.5 開關機械壽命： 大于500000次
6.6 切換過渡方式：?jiǎn)坞娮杌螂p電阻
6.7滅弧方式：真空或油滅弧；
七、 FSVR智能調壓控制器
調壓控制器是專門為 FSVR 而設計的測控裝置，可以監測調壓器的輸出電壓和電流，當輸出電壓值與基準電壓值的偏差大于允許范圍并超過相應的時間后，控制器發出指令，使有載分接開關動作，保證輸出電壓的恒定。當需要設計旁路備用供電時，可增加旁路裝置，控制器主要技術參數應滿足相關要求，且具備電氣閉鎖功能，電源側開關合位負荷側開關不能合閘，負荷側開關合位電源側開關無法合閘；
（1）FSVR控制器基本參數：
7.1工作電源:AC 115－265V 和AC 275-450V
7.2額定頻率:50-60Hz
7.3最大功耗:115W
7.4模擬輸入:2路電壓(0,250V)
7.5開關量輸入:10路空接點輸入
7.6開關量輸出:2路(AC250V/400V l6A)
7.7測量精度: 電壓(0.5%)
7.8抗干擾等級:符合IEC61000-4等級的要求
（2）FSVR控制器功能
7.9通過線路與就地控制模塊進行雙向數字通訊。
7.10二次電壓0-400V作為調壓參考，默認為電壓量。
7.11調整精度 1.0%～10.0% 自由設定（出廠根據產品已經設置）。 延時時間10～180s自由設定，默認30s。 以設定的整定值為基準，當采樣值超出整定值的調整精度范圍，且不超過上、下限值，在時長超過設定的延時時間后，控制器會進行自動升降檔操作。
（3）通訊功能
7.12：具備開關量，電參量等數據，可通過RS-485通訊口用M0DBUC協議讀出的功能。具有RS485通信接口可以通過無線通訊模塊在距離安裝點30米以內查看，修改控制器的參數。GPRS 實時監測設備運行情況，具有四遙功能，可通過 WEB 網頁直接查看設備運行狀態。包括輸出電壓、電流、開關狀態、日動作次數、總動作次數，可定制通過SIM卡或無線網實現遠程操作控制。
7.13設備控制器上可以顯示FSVR有載分接開關，檔位動作次數，當前檔位具有檔位的指示的功能。
7.14具有檔位上限，下限保護動作限時功能。
7.15控制器具有過電壓速降和欠電壓保護功能，當線路處于過壓欠壓狀態時，控制器自動閉鎖，確保有載分接開關的安全操作。
7.16.控制器要采用工業級控制芯片，可靠性高，抗干擾能力強，可適應戶外惡劣環境。
7.17.可定制通過SIM卡或無線網實現遠程操作控制。
八、產品試驗及相應參數要求
8.1除應符合以下出廠試驗(例行試驗)
8.1.1 繞組電阻測量(GB1094.1)
8.1.2 短路阻抗和負載損耗測量(GB1094.1)
8.1.3 空載電流和空載損耗測量(GB1094.1)
8.1.4 繞組對地絕緣電阻
8.1.5 絕緣例行試驗(GB1094.3)
8.1.6 電壓比測量 (GB1094.1)
8.1.7 絕緣油試驗(GB1094.1)
8.1.8 功能試驗
GB1094.1～1094.5-85所規定的試驗項目外，還應符合下列規定。
8.2直流電阻不平衡率，相間(有中性點引出時)不超過4%，線間(無中性點引出時) 不超過2%。
8.3如果三相變壓器的直流電阻值，由于線材及引線結構等原因超過3.2條規定時，除應在出廠試驗記錄中記錄出具體實測值外，尚應寫明引起這一偏差的原因。
8.4提供絕緣電阻實測數值。
九、 制造廠應提供的資料
9.1產品合格證書、試驗報告、使用說明書；
9.2組件合格證書和出廠檢驗報告、控制器設置說明書。
十、安裝方案：

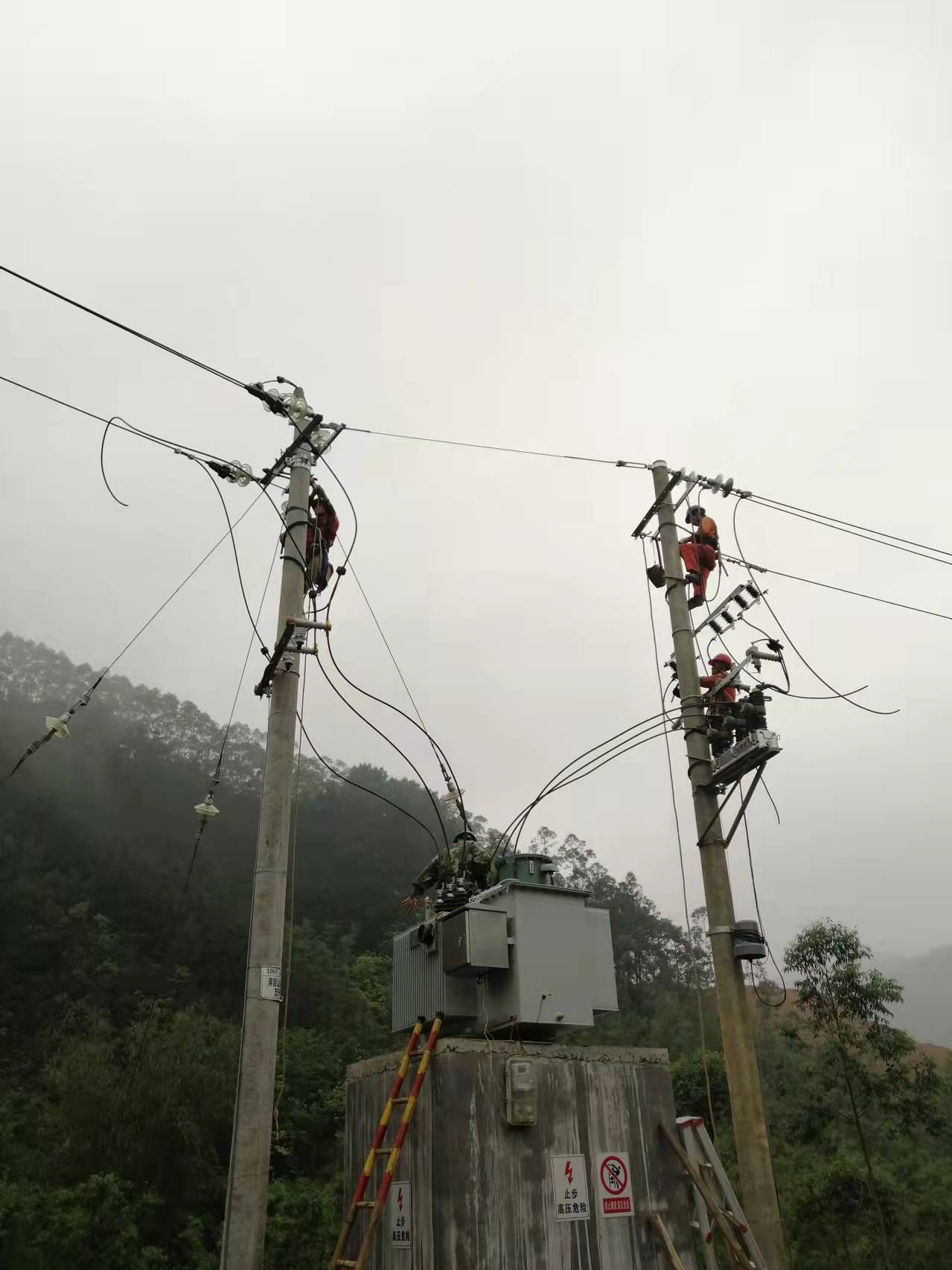

10.1架線式安裝
10.2預裝式箱變型
