變壓器Dyn11和Yyn0聯接方式的區別和原理

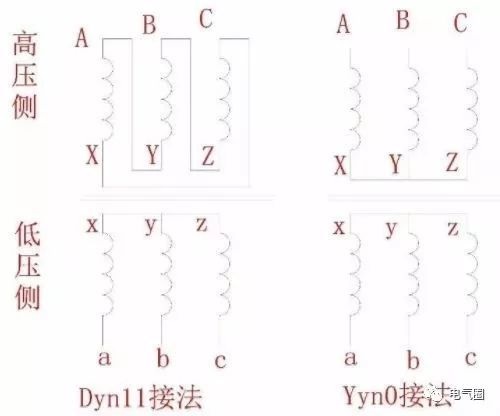

變壓器Dyn11接法：高壓側三角形，低壓側星形且有中性線抽頭，高壓與低壓有一個30度的相位差
變壓器Yyn0 接法：高壓側星形，低壓側星形且有中性線抽頭，高壓與低壓沒有相位差
Yyn0：意思是高壓Y接，也就是星形接，低壓也是y接，低壓中性點引出，高低壓側相位角為時鐘上面的0時。
Dy11：意思是高壓D接，也就是三角形接，低壓也是y接，高低壓側相位角為時鐘上面的11點鐘方向的角度，即30度。
另外補充如下知識：
變壓器高低壓有3種連接方式：星型、三角形和曲折形聯結。對高壓繞組分別用符號Y、D、Z（大寫）表示；對中壓和低壓繞組分別用y、d、z（小寫）表示。有中性點引出時分別用YN、ZN（高壓中性點）和yn、zn（低壓中性點）表示。自耦變壓器有公共部分的兩繞組中額定電壓低的一個用符號a表示。變壓器按高壓、中壓和低壓繞組聯結的順序組合起來就是繞組的聯結組。例如：高壓為Y，低壓為yn聯結，那么繞組聯結組為Yyn。加上時鐘法表示高低壓側相量關系就是聯結組別。
常用的三種聯結組別有不同的特征：
1 Y聯結：繞組電流等于線電流，繞組電壓等于線電壓的1/√3，且可以做成分級絕緣；另外，中性點引出接地，也可以用來實現四線制供電。這種聯結的主要缺點是沒有三次諧波電流的循環回路。
2 D聯結：D聯結的特征與Y聯結的特征正好相反。
3 Z聯結：Z聯結具有Y聯結的優點，匝數要比Y形聯結多15.5%。成本較大。
d---一次側三角形接法
y---二次側星形接法
n---二次側中性線引出
11---一次側相電壓與二次側相電壓之間相位差30°，一次側相電壓指向12點，二次側相電壓就指向11點。
老的表示法是：Δ/Y。-11；新的表示法就是：dyn11。
