10KV高壓補償柜，高壓無功補償成套裝置 FJTBBZ-12/1000Kvar
產品概述：
本裝置適用于3～35kV系列電力系統中，用以補償系統無功功率，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率，容量可從數百千乏到數萬千乏。該裝置在主接線型式、保護方式、限制涌流及抑制諧波過負荷等方面進行了綜合考慮，以保證運行安全可靠；裝置結構簡單、緊湊，便于現場安裝和維護；可用于冶金、礦山、石油、化工、機械、建材、市政、輕工等行業。
無功負荷電流增大了供電系統損耗,而我國目前配電網多數采用變電站固定電容器組無功補償方式,由于缺少無功調節手段,在供電峰谷期間功率因數波動較大,出現過補和欠補問題。TBBZ--10kv高壓無功補償自動調容成套裝置，使用無功自動控制器檢測電網電壓及功率因數，通過對電網電壓和功率因數的綜合判定，可同時控制兩臺主變的自動有載調壓及兩段母線上的無功補償電容的自動投切，實現平衡系統電壓，提供功率因數。減少線損，保護供電質量，解決無功過補償和欠補償問題。

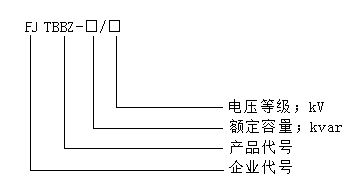

型號說明
主要技術參數
額定電壓：3-35kV
額定頻率：50Hz
單臺柜額定容量：200-3600kVar
中性點接線方式：非有效接地或中性點。
使用條件
◆安裝地點：戶內/戶外
◆環境溫度：-20℃～+40℃
◆相對濕度：≤90％（25℃）
◆海拔高度：≤2000米
安裝場所應無劇烈機械振動、應無有害氣體及蒸汽、應無導電性或爆炸性塵埃
工作方式及特點
1裝置主要有高壓并聯電容器組、串聯鐵心電抗器、電容器投切開關真空斷路器、電流互感器、氧化鋅避雷器、放電線圈，無功功率自動補償控制器，電容器專用微機保護單元等組成。
2裝置采用先進的功率因數及無功缺口投切，通過自動組合，能以 少的電容器組數和 少的高壓真空開關實現 多級數的調容，不至于引起成本的大幅度提高，具有很好的性能價格比。也可根據用戶的要求進行均分配置，逐級投切。
3噴逐式熔斷器與電容器串聯，當電容器內部有部分串聯段（50%—70%）擊穿時，熔斷器動作，將該臺故障電容器迅速從電容器組切除，有效防止故障擴大。
4放電線圈并聯在電容回路，當電容器組從電源退出運行后，能使電容器上的剩余電壓在五秒內自額定電壓峰值降至50v以下
5串聯電抗器串聯在電容器回路中，以限制投切電容器組中的高次諧波，降低合閘涌流，串聯電抗器的電抗率僅對于限制涌流的取0.1%—1%，對于限制五次以上的諧波，選用4.5%—6%，對于抑制三次以上諧波，選用12%—13%
6.結構設計合理，熱、動穩定性好，柜式的帶電顯示裝置主要用于顯示裝置的帶電狀態，并有程序鎖、觀察窗，具有強制閉鎖功能；室外裝置有圍欄，確保運行和維護人員安全。
7.對于裝置的外形尺寸、顏色及進線方式，可根據用戶要求進行設計
8.采用高壓無功補償智能控制器自動控制電容器的投切，自動化程度高，測量、顯示、控制、通信功能齊全，可根據無功功率投切電容器組，自動補償負荷無功功率，無需人工干預，功率因數在0.95以上，在外部故障或停電自動退出，送電后自動回復運行，控制器可顯示歷史數據-有功功率-無功功率-視在功率-功率因數感性容性-系統電流-電壓-諧波顯示3-29次-歷史數據報表；
9采用微機保護單元對裝置進行保護，具有兩相電流差動保護和開口三角保護功能，每組電容器故障時微機保護單元切除并閉鎖該組電容器，其他電容器組正常運行
10裝置允許在工頻1.1倍額定電壓下長期運行
11裝置允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行
