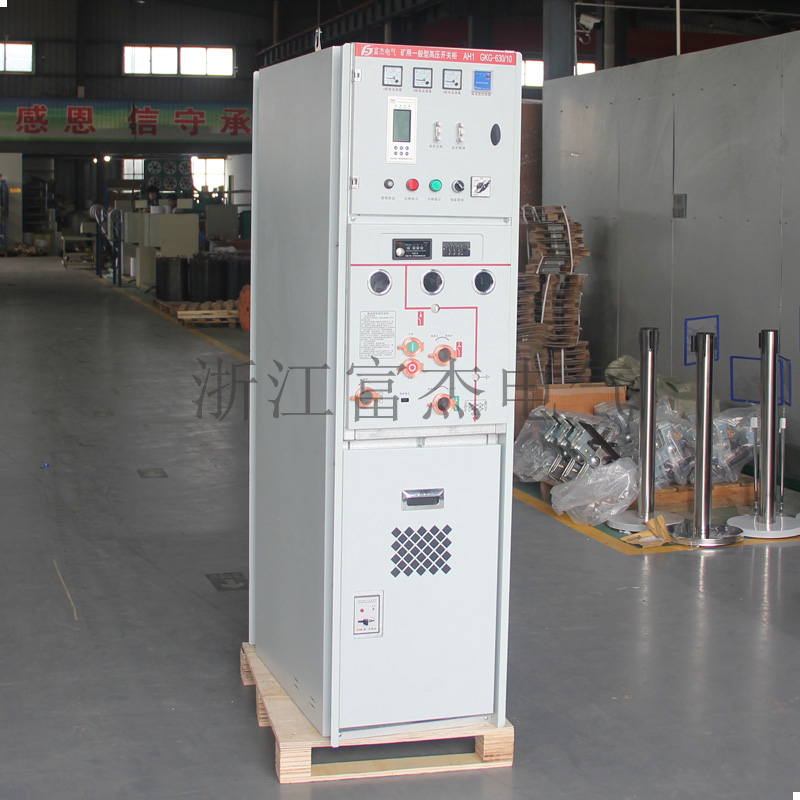

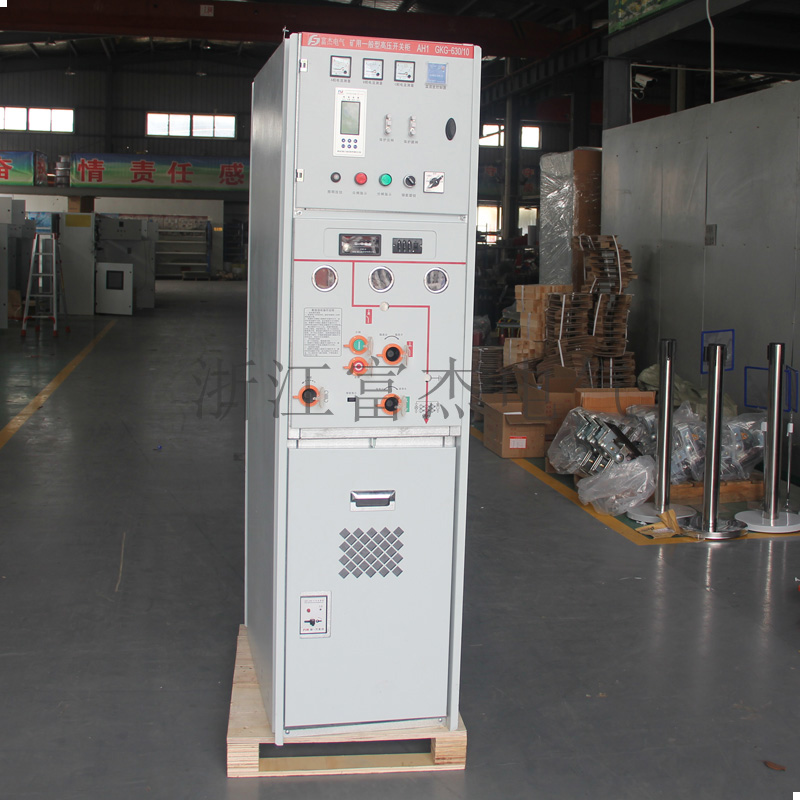

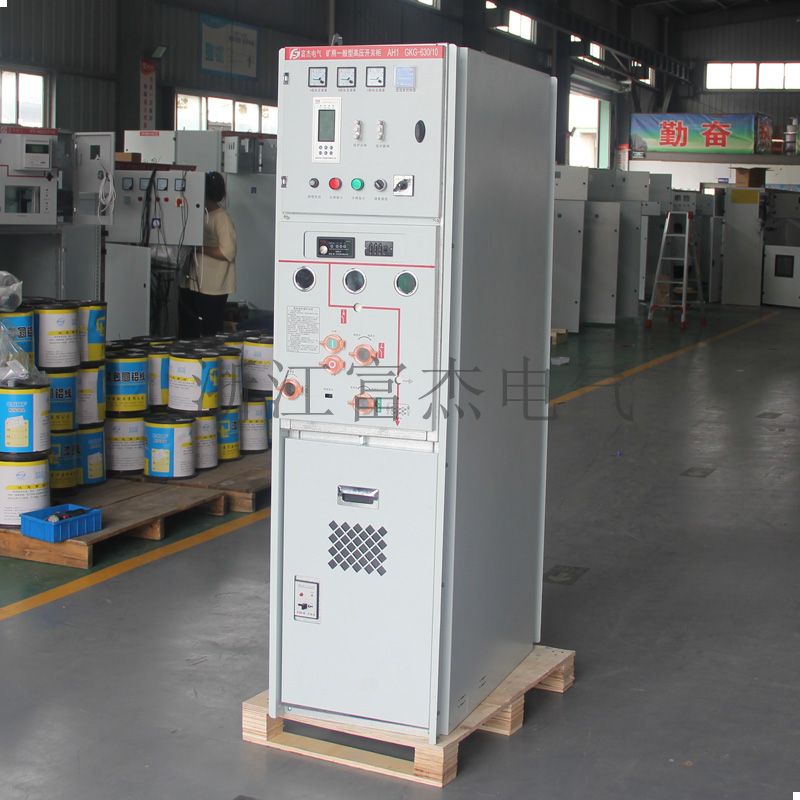

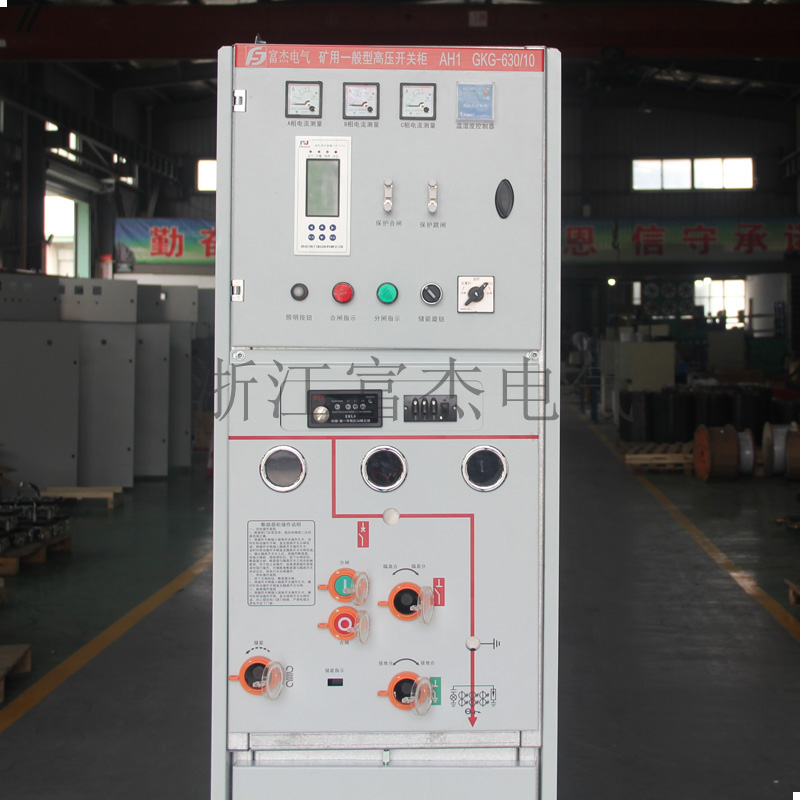

一、GKG-12/630固體絕緣開關柜（小型化礦用開關柜）的概述：
是一種集外固封，絕緣母線及組合單元小型化三種技術于一體，開關與高壓帶電部件采用環氧樹脂進行整體澆注，以環氧樹脂固封作為帶電體對地及相間絕緣的新型配電設備。固體絕緣環網柜不排放任何有毒物質，無漏氣爆炸與內部燃弧的隱患，具有絕緣性能高，整體強度高，免維護等特點。 固體絕緣環網柜根據不同的配置，可實現開斷負荷電流、開斷短路電流、雙電源進線手動與自動切換、電流速斷保護、小電流接地系統的單相接地保護、通信等功能。
二、固體絕緣環網柜的構成及原理：
1.固體絕緣環網柜的構成：
V單元（斷路器單元）
C單元（負荷開關單元）
F單元（組合電器單元）
注：每個單元可以單獨使用也可自由擴展，其結構分為儀表室，操作機構，一次部份。儀表室可配備微機保護裝置（控制器），機構為專用的彈簧操作機構，一次部份采用APG自動凝膠工藝，將開關和滅弧室完全固封在環氧樹脂中，并有專用接頭和母線相連。
2.GKG-12/630固體絕緣開關柜（小型化礦用開關柜）的產品特性：
滅弧室的設計開關選用的滅弧室采用專用的銅鉻觸頭材料，R型縱磁場觸頭，以及完全一次封排工藝，該滅弧室開斷短路電流能力及穩定性、電壽命、溫升以及絕緣水平都教之前的滅弧室(銅鋁觸頭材料、杯狀縱磁場觸頭結構、以及不完全一次封排工藝)有了明顯提高。
操動機構的設計機構采用與開關配合一體的彈操機構即隔離開關和主開關彈操機構為一整體、可方便實現互鎖，切機構零件少。減少了不必要的傳動環節，可靠性高且可根據用戶需要配手動、電動操作。
一次部分工藝設計開關一次部分采用APG自動凝膠工藝、將導電回路完全固封在環氧樹脂中、并且三相分體式、這種設計充分考慮了國家標準和殘酷環境下使用的有關要求、配合防洪型可觸摸專用插頭、及微機保護真正實現全密封、全絕緣、免維護、小型化、智能化的配電要求。
固體絕緣環網柜實現了綠色環保，無污穢，體積小，安全可靠并與智能化結合的免維護的新一代產品，其單個單元寬400MM，深750MM，高1140MM，可單獨使用也可并柜，是真空技術與絕緣技術的完美結合。

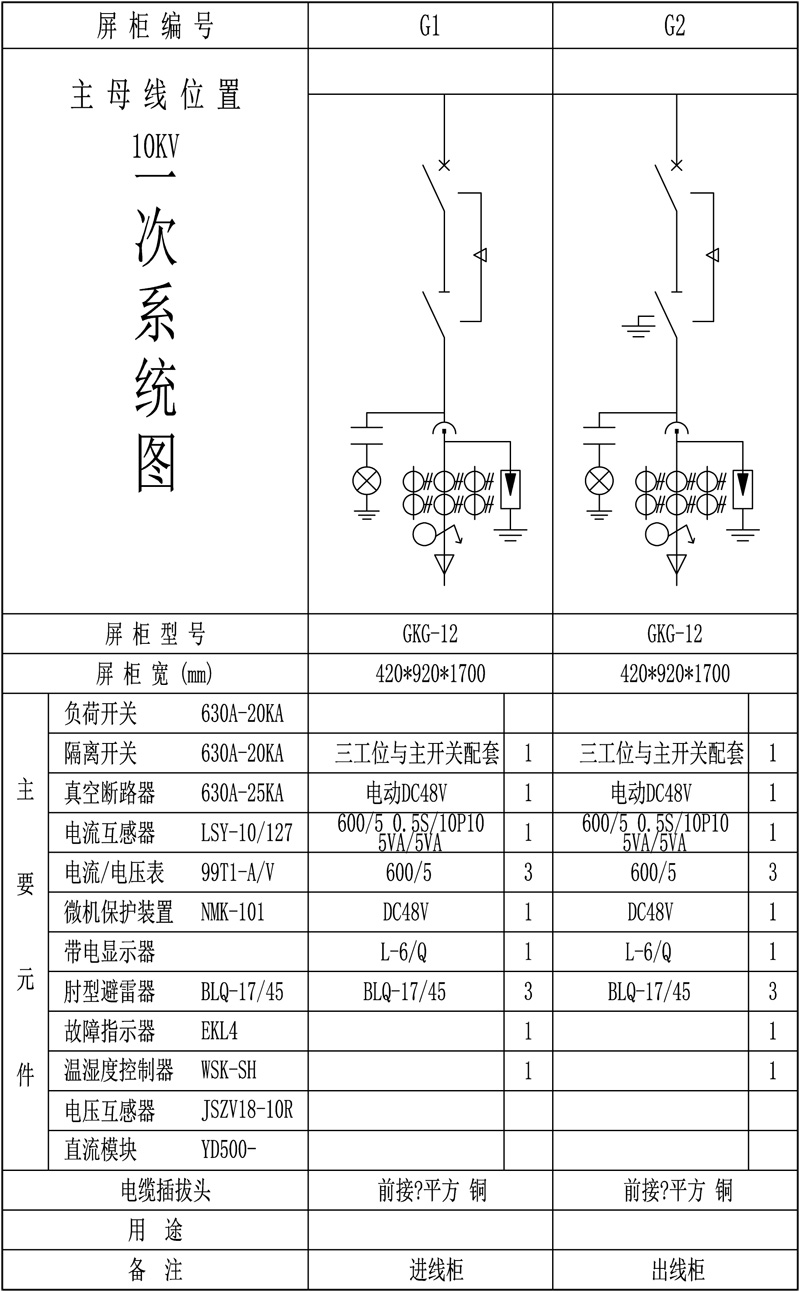

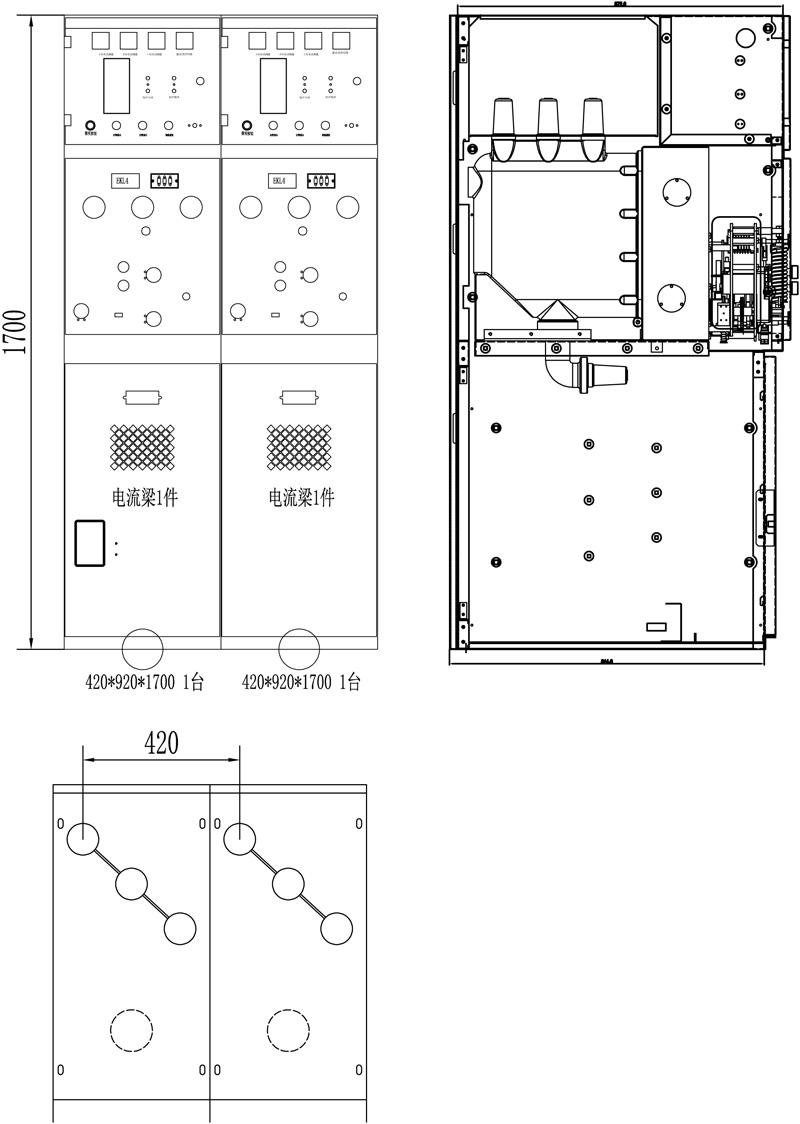

三、產品結構和外形尺寸：
