一、概述︰
電容器在補償容性無功率的時候，往往會受到諧波電流、合閘涌流及操作過程電壓的影響，
造成電容損壞和功率因數降低，為此需要在電容器前端加裝串聯電抗器，用以抑制和吸收諧波、
保護電容器，避免諧波電壓電流及沖擊電壓電流影響，改善電能質量提高系統功率因數， 延長
電容器使用壽命。
二、 結構特點：
1、該電抗器分為三相和單相兩種，均為鐵心干式；
2、鐵芯采用優質冷軋硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保
電抗器運行低溫升低噪音的性能；
3、線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點；
4、電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空浸
漆-熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲，有
效提高了電抗器品質因數及減少諧波的效果；
5、電抗器采用溫度保護，120℃常閉溫控開關串接在控制回路中。
6、電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。
三、 性能參數：
1、可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV；
2、電抗率的種類：1%、4.5%、5.6%，6%，7%，12%，13.8%,14%；
3、電氣強度：5KV/min ,
4、絕緣等級：F級，H級，
5、噪聲≤30dB，過載能力≤1.35倍以內連續行；
四、 使用環境條件：
1.海拔高度不超過2000米；
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.周圍無有害氣體，無易燃易爆物品；
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

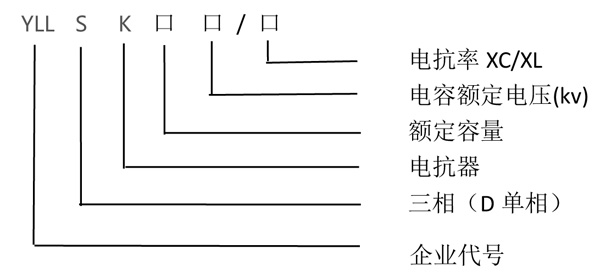

五、型號說明：

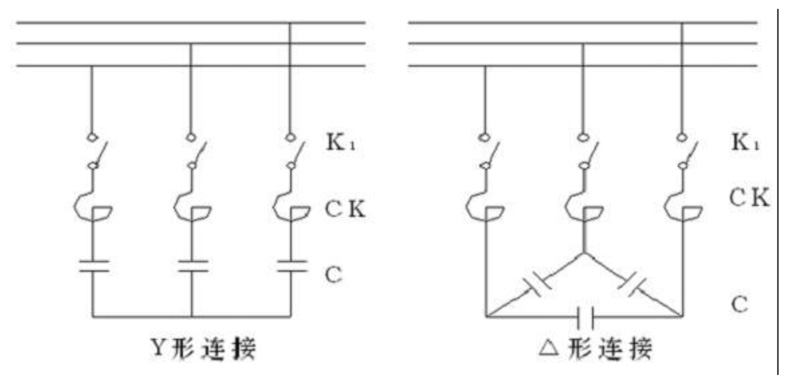

六、接線方式 ：

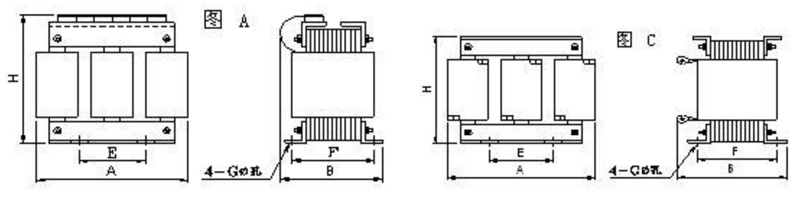

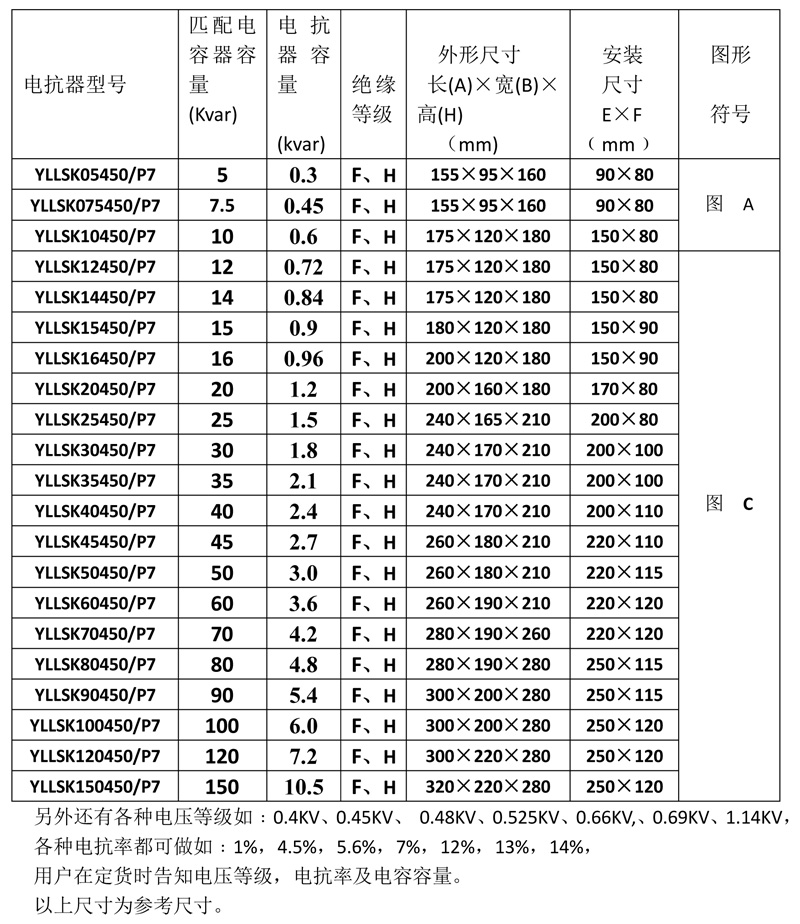

七、 外形及安裝尺寸：
八、訂貨須知：
1、產品型號
2、額定電流
3、額定電壓（電容電壓）
4、電抗率（XC/XL)
5、額定電感
6、絕緣等級
7、其它特殊要求可在協議中另行規定
