一、樹脂絕緣高壓干式串聯電抗器作用：
串聯電抗器與并聯電容器組相串聯，具有補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所。

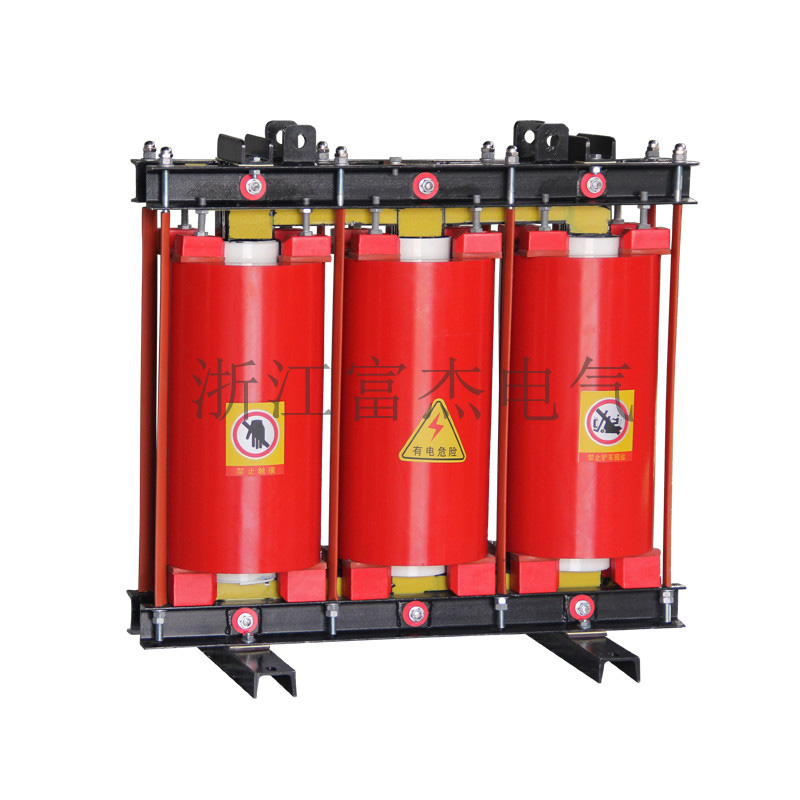

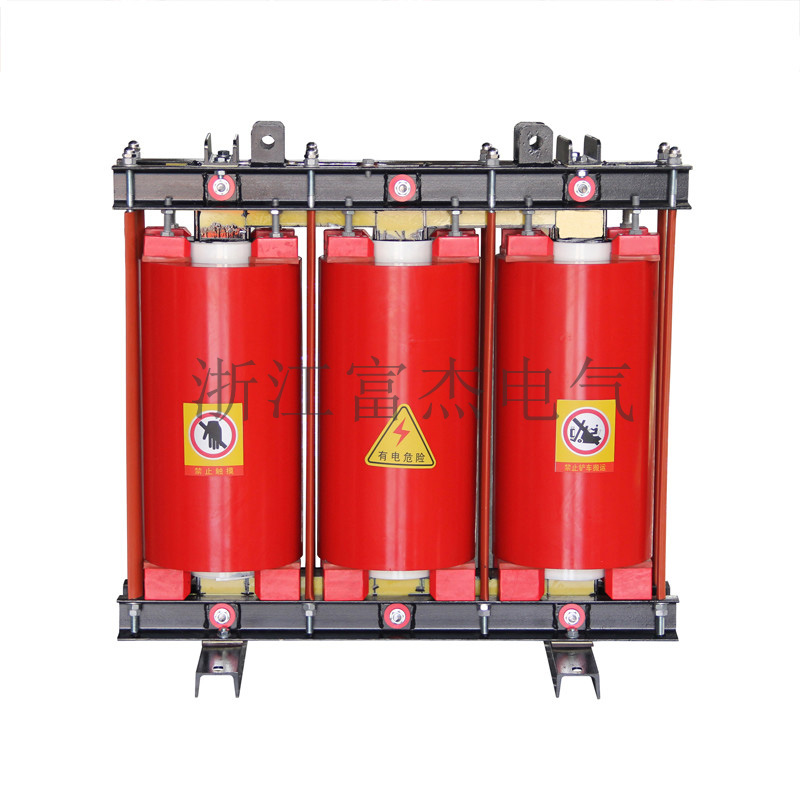

二、樹脂絕緣高壓干式串聯電抗結構特點：
1. 該電抗器分為三相和單相兩種，均為環氧澆注式。
2. 鐵芯采用優質低損耗冷軋取向硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。
3. 線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用F級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度好，能耐受大電流沖擊和冷熱沖擊而不裂開。
4. 環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
5. 線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。
三、樹脂絕緣高壓干式串聯電抗使用條件：
1. 海拔高度不超過2000米。
2. 運行環境溫度-25℃～+40℃，相對濕度不超過93%。
3. 周?chē)鸁o(wú)有害氣體，無易燃易爆物品。
4. 周?chē)h(huán)境應有良好的通風條件。
5. 絕緣等級：F級，電抗器噪聲：≤45dB
6. 過載能力：≤1.35倍下連續運行
7. 電抗器相與相之間不平橫度不大于±3%，電感量誤差控制在+3%以?xún)?nèi)。
8. 絕緣水平：LI75AC35kV
四、樹脂絕緣高壓干式串聯電抗執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》
五、樹脂絕緣高壓干式串聯電抗訂貨時需提供的參數:
(1).電抗器的額定容量； |
(2).系統額定電壓及頻率； |
(3).電容器端電壓； |
(4).電抗器額定電抗或電抗率； |
(5).額定電流及最大連續電流； |
(6).動、熱穩定電流及持續時間； |
(7).其它特殊要求。 |
