一、概述

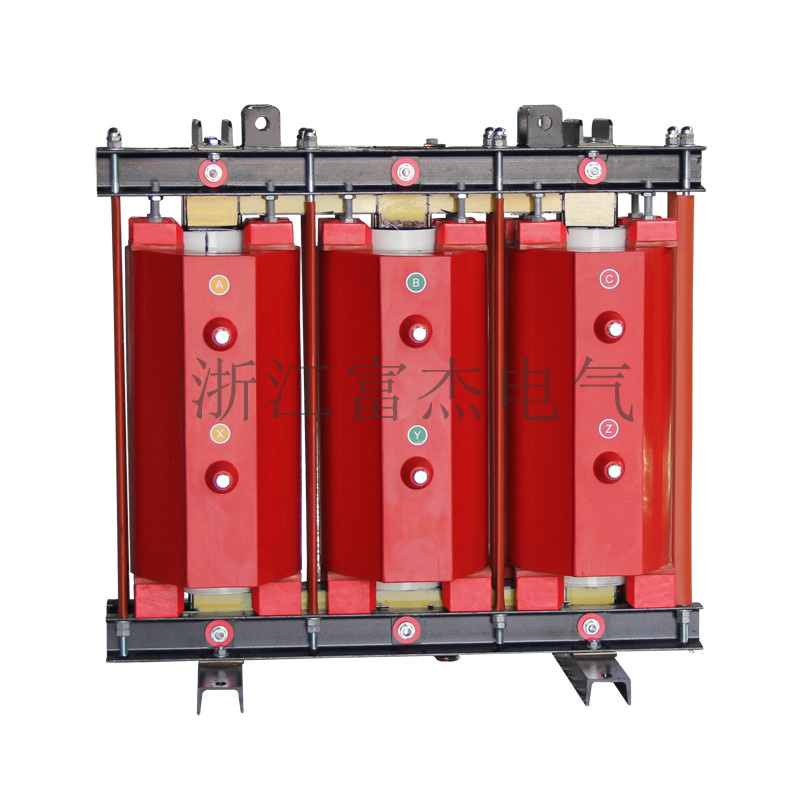

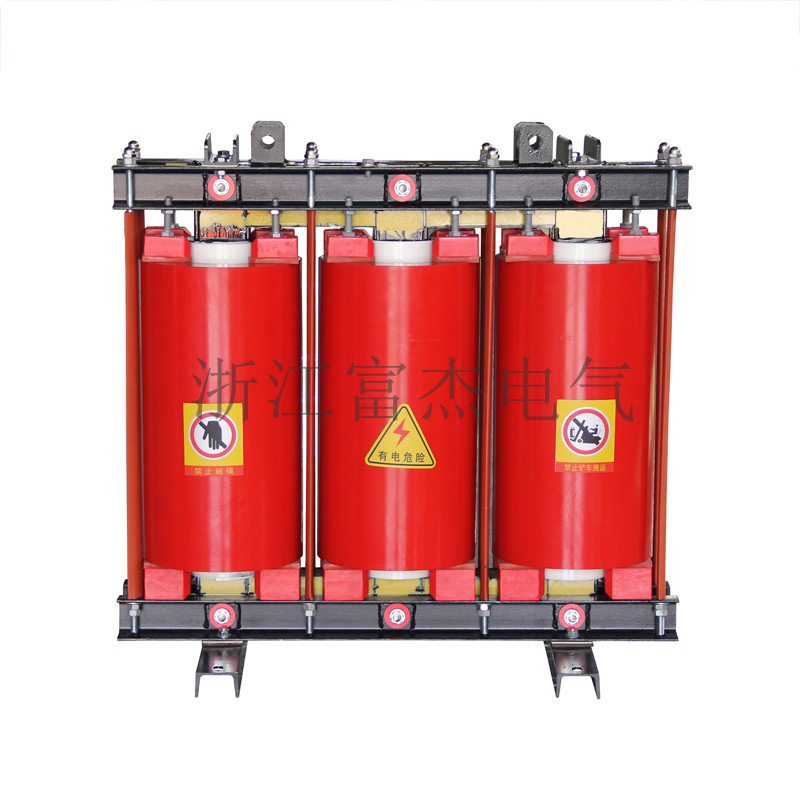

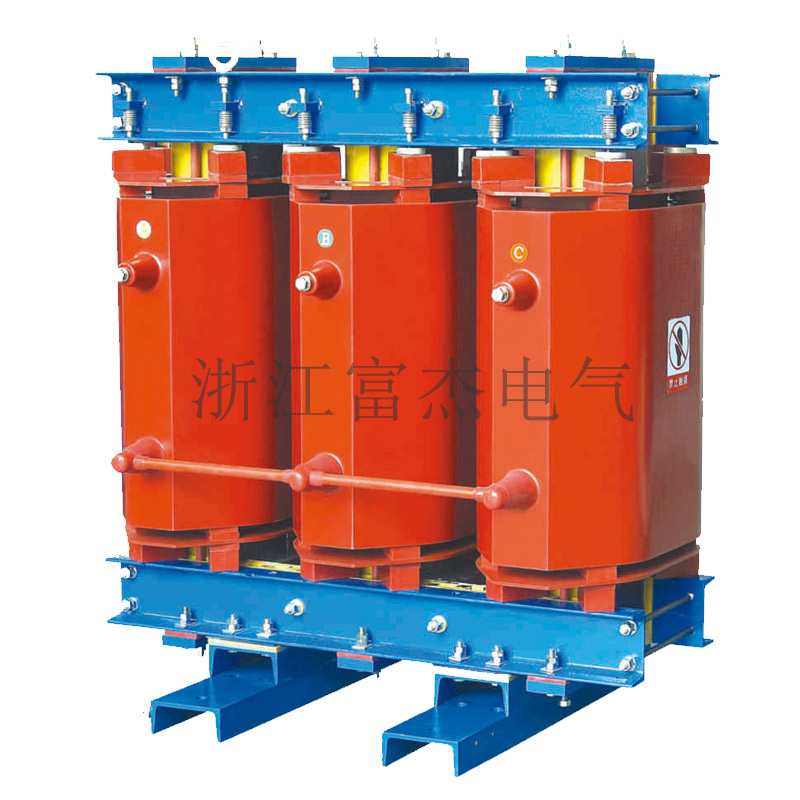

10kV級BKSC型干式并聯電抗器專用于電纜比較集中的電力系統、鐵路系統等各高壓并聯回路，并聯連接于供電線路，分段補償線路的容性電流，提高系統功率因素，節約能源、提高電力系統的穩定性和可靠性。
二、產品特點
1、噪音水平:容量≤150kvar的52dB，容量≤3000kvar的55dB，容量≤10000kvar的60dB
2、溫升限值:65K
3、絕緣水平:LI90AC42
4、電抗偏差:工頻額流時電抗偏差士5%
5、每相電抗值與三相電抗平均值偏差士2%
6、滿足溫度高、溫差大、灰塵多、鹽霧重，易凝露和潮濕等惡劣環境使用要求。
滿足系統中心點接地要求，即在1.732倍過電壓下運行2小時。
7、滿足密閉箱殼內長期使用要求，產品設計試驗測量溫升值比國標規定值100K降低35%。
8、長期運行的可靠性。在使用壽命20年期限內，正常使用條件下不出現任何絕緣故障。
三、樹脂絕緣高壓干式并聯電抗使用條件：
1. 海拔高度不超過2000米。
2. 運行環境溫度-25℃～+40℃，相對濕度不超過93%。
3. 周圍無有害氣體，無易燃易爆物品。
4. 周圍環境應有良好的通風條件。
5. 絕緣等級：F級，電抗器噪聲：≤45dB
6. 過載能力：≤1.35倍下連續運行
7. 電抗器相與相之間不平橫度不大于±3%，電感量誤差控制在+3%以內。
8. 絕緣水平：LI75AC35kV
四、高壓并聯電抗執行標準：
IEC289-88《電抗器》
GB10229-88《電抗器》
JB5346-98《電抗器》
DL462-92《高壓并聯電容器用串聯電抗器訂貨技術條件》
GB/T 1094.6《電抗器》
GB 1094《電力變壓器》
IEC 60076《電力變壓器》
